Waarom is thermokoppelcompensatiedraad essentieel voor nauwkeurige temperatuurmetingen?

Thermokoppelsystemen zijn van fundamenteel belang voor nauwkeurige temperatuurbewaking in diverse industriële en laboratoriumtoepassingen. Een cruciaal onderdeel dat vaak over het hoofd wordt gezien, is deThermokoppelcompensatiedraad. Zonder de juiste compensatie kunnen de metingen onnauwkeurig zijn, wat kan leiden tot mogelijke schade aan de apparatuur, problemen met de productkwaliteit en operationele inefficiënties. In deze uitgebreide gids onderzoeken we wat thermokoppelcompensatiedraad is, waarom het nodig is, de typen, installatiemethoden en hoe u de beste oplossing voor uw behoeften kunt selecteren.

Inhoudsopgave

1. Wat is thermokoppelcompensatiedraad?
2. Waarom heb je thermokoppelcompensatiedraad nodig?
3. Soorten thermokoppelcompensatiedraad
4. Belangrijkste toepassingen en industrieën
5. Compensatiedraad installeren en onderhouden
6. Voordelen van hoogwaardige compensatiedraad
7. Vergelijking van veel voorkomende thermokoppeldraadtypen
8. Veelgestelde vragen (FAQ)
9. Conclusie

1. Wat is thermokoppelcompensatiedraad?

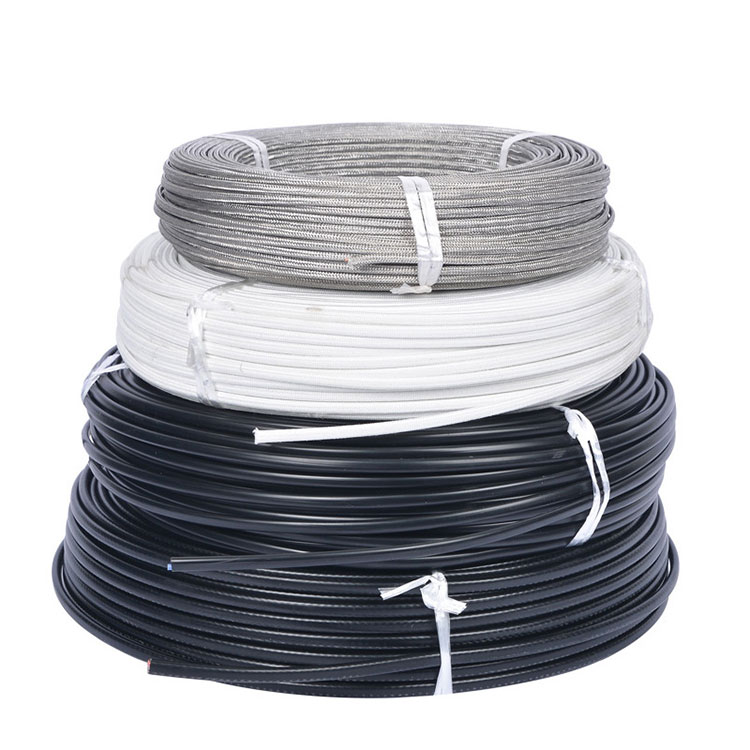

Thermokoppelcompensatiedraad, ook wel verlengdraad genoemd, is speciaal ontworpen om thermokoppels aan te sluiten op meetapparatuur, terwijl de nauwkeurigheid van de temperatuurmetingen behouden blijft. In tegenstelling tot standaard koperdraden komt compensatiedraad overeen met de thermo-elektrische eigenschappen van het thermokoppelmateriaal, waardoor meetfouten veroorzaakt door temperatuurvariaties langs de draad worden verminderd.

Een type K-thermokoppel (Chromel-Alumel) vereist bijvoorbeeld K-type compensatiedraad om de nauwkeurigheid tussen de sensor en de instrumentatie te behouden. Dit zorgt ervoor dat de koude-junctiecompensatie (CJC) effectief is en dat de spanningsmetingen correct worden geïnterpreteerd.

2. Waarom heb je thermokoppelcompensatiedraad nodig?

• Nauwkeurigheid:Thermokoppelsignalen zijn in millivolt en zeer gevoelig voor veranderingen in de draadsamenstelling en temperatuur. De compensatiedraad handhaaft de juiste spanningscorrelatie.
• Temperatuurbereik:Hierdoor kan de sensor zich over langere afstanden uitstrekken zonder fouten te introduceren.
• Duurzaamheid:Een goede compensatiedraad is bestand tegen omgevingsfactoren zoals vocht, trillingen en chemicaliën.
• Kostenefficiëntie:Het gebruik van de juiste compensatiedraad vermindert de herkalibratiefrequentie en minimaliseert operationele stilstand.

3. Soorten thermokoppelcompensatiedraad

Het kiezen van het juiste type compensatiedraad is cruciaal. Dit zijn de meest voorkomende typen:

4. Belangrijkste toepassingen en industrieën

Thermokoppelcompensatiedraad wordt veel gebruikt in verschillende sectoren waar temperatuurnauwkeurigheid van cruciaal belang is:

• Industriële ovens en warmtebehandelingsprocessen
• Voedselverwerking en verpakking
• HVAC- en koelsystemen
• Chemische en farmaceutische productie
• Testen in de automobiel- en ruimtevaartsector
• Laboratorium- en onderzoekstoepassingen

Industrieel Co. van Ningbo Paidu, Ltd. levert hoogwaardige compensatiedraden die zijn ontworpen voor deze industrieën, waardoor consistente prestaties worden gegarandeerd, zelfs onder veeleisende omstandigheden.

5. Compensatiedraad installeren en onderhouden

Een goede installatie en onderhoud zijn essentieel voor betrouwbaarheid op de lange termijn:

1. Afstand nauwkeurig meten:Bepaal de exacte lengte die nodig is om uw thermokoppel op het instrument aan te sluiten, waarbij u overtollige draad vermijdt.
2. Overeenkomen met het type:Selecteer altijd compensatiedraad die past bij het thermokoppeltype (bijv. K, J, T).
3. Minimaliseer elektrische ruis:Leid draden uit de buurt van motoren, transformatoren of kabels met hoge stroomsterkte om interferentie te voorkomen.
4. Beveilig en bescherm:Gebruik kabelgoten of leidingen en vermijd scherpe bochten die de draad kunnen beschadigen.
5. Regelmatige inspectie:Controleer regelmatig op tekenen van corrosie, slijtage van de isolatie of mechanische schade.

6. Voordelen van hoogwaardige compensatiedraad

Investeren in hoogwaardige thermokoppelcompensatiedraad biedt meerdere voordelen:

• Nauwkeurige temperatuurmeting over lange afstanden
• Minder kalibratiefouten en downtime
• Verbeterde systeembetrouwbaarheid en levensduur
• Verbeterde veiligheid in kritieke industriële omgevingen
• Naleving van internationale normen

7. Vergelijking van veel voorkomende thermokoppeldraadtypen

8. Veelgestelde vragen (FAQ)

Vraag 1: Kan ik standaard koperdraad gebruiken in plaats van compensatiedraad?

A1: Nee. Het gebruik van koper of een andere ongeëvenaarde draad kan aanzienlijke meetfouten veroorzaken als gevolg van verschillen in thermo-elektrische eigenschappen.

Vraag 2: Hoe lang kan de compensatiedraad lopen zonder de nauwkeurigheid te beïnvloeden?

A2: Hoogwaardige compensatiedraad kan enkele honderden meters uitstrekken, maar het is van cruciaal belang om het juiste type te gebruiken en deze zorgvuldig te leiden om interferentie te voorkomen.

Vraag 3: Hoe identificeer ik het juiste type compensatiedraad?

A3: Controleer het gebruikte thermokoppeltype (K, J, T, E, enz.) en match het met de overeenkomstige compensatiedraad van een vertrouwde leverancier zoals Industrieel Co. van Ningbo Paidu, Ltd.

Vraag 4: Zijn er speciale overwegingen voor zware omstandigheden?

A4: Ja, draden hebben mogelijk extra isolatie, chemische bestendigheid of gevlochten afscherming nodig om industriële omstandigheden te kunnen weerstaan.

Vraag 5: Hoe vaak moeten compensatiedraden worden vervangen?

A5: Het hangt af van de omgeving, maar regelmatige inspectie op slijtage, corrosie of isolatieschade wordt aanbevolen. Vervang onmiddellijk als er fouten worden gedetecteerd.

9. Conclusie

Thermokoppelcompensatiedraad is een onmisbaar onderdeel voor nauwkeurige temperatuurmetingen in diverse industrieën. Het selecteren van het juiste type, het zorgen voor een juiste installatie en het effectief onderhouden van de draden zijn essentiële stappen voor operationele efficiëntie, veiligheid en betrouwbaarheid. Met hoogwaardige producten vanIndustrieel Co. van Ningbo Paidu, Ltd.kunnen bedrijven nauwkeurige metingen uitvoeren, downtime minimaliseren en de algehele prestaties verbeteren. Voor meer informatie over onze compensatiedraadoplossingen en dienstverlening op maat,neem vandaag nog contact met ons open spreek met onze experts.
